盘式行星减速机!丝杆步进电机的运行原理及用途解析

　　丝杆步进电机的转子为永磁体，当电流流过定子绕组时，定子绕组产生一矢量磁场。该磁场会带动转子旋转一角度，使得转子的一对磁场方向与定子的磁场方向一致。当定子的矢量磁场旋转一个角度。转子也随着该磁场转一个角度。每输入一个电脉冲，电动机转动一个角度前进一步。丝杆步进电机输出的角位移与输入的脉冲数成正比、转速与脉冲频率成正比。改变绕组通电的顺序，电机就会反转。所以可用控制脉冲数量、频率及电动机各相绕组的通电顺序来控制步进电机的转动。

　　丝杆步进电机发热原理通常见到的各类电机，内部都是有铁芯和绕组线圈的。绕组有电阻，通电会产生损耗，损耗大小与电阻和电流的平方成正比，这就是我们常说的铜损，如果电流不是标准的直流或正弦波，还会产生谐波损耗;铁心有磁滞涡流效应，在交变磁场中也会产生损耗，其大小与材料，电流，频率，电压有关，这叫铁损。铜损和铁损都会以发热的形式表现出来，从而影响电机的效率。丝杆步进电机一般追求定位精度和力矩输出，效率比较低，电流一般比较大，且谐波成分高，电流交变的频率也随转速而变化，因而步进电机普遍存在发热情况，且情况比一般交流电机严重。

　　丝杆步进电机的用途

　　1、丝杆步进电机工作时每相绕组不是恒定地通电，而是按一定的规律轮流通电。

　　2、每输入一个脉冲电信号转子转过的角度称为步距角。

　　3、丝杆步进电机可以按特定指令进行角度控制，也可以进行速度控制。角度控制时，每输入一个脉冲，定子绕组就换接一次，输出轴就转过一个角度，其步数与脉冲数一致，输出轴转动的角位移量与输入脉冲成正比。速度控制时，步进电机绕组中送入的是连续脉冲，各相绕组不断地轮流通电，步进电机连续动转，它的转速与脉冲频率成正比。改变通电顺序，即改变定子磁场旋转方向，就可以控制电机正转或是反转。

　　4、丝杆步进电机具有自锁能力。当控制脉冲停止输入，而让最后一个脉冲控制的绕组继续通直流电时，则电机可以保持在固定的位置上，即停在最后一个脉冲控制的角位移的终点位置上，这样，步进电机可以实现停车时转子定位。

推荐阅读

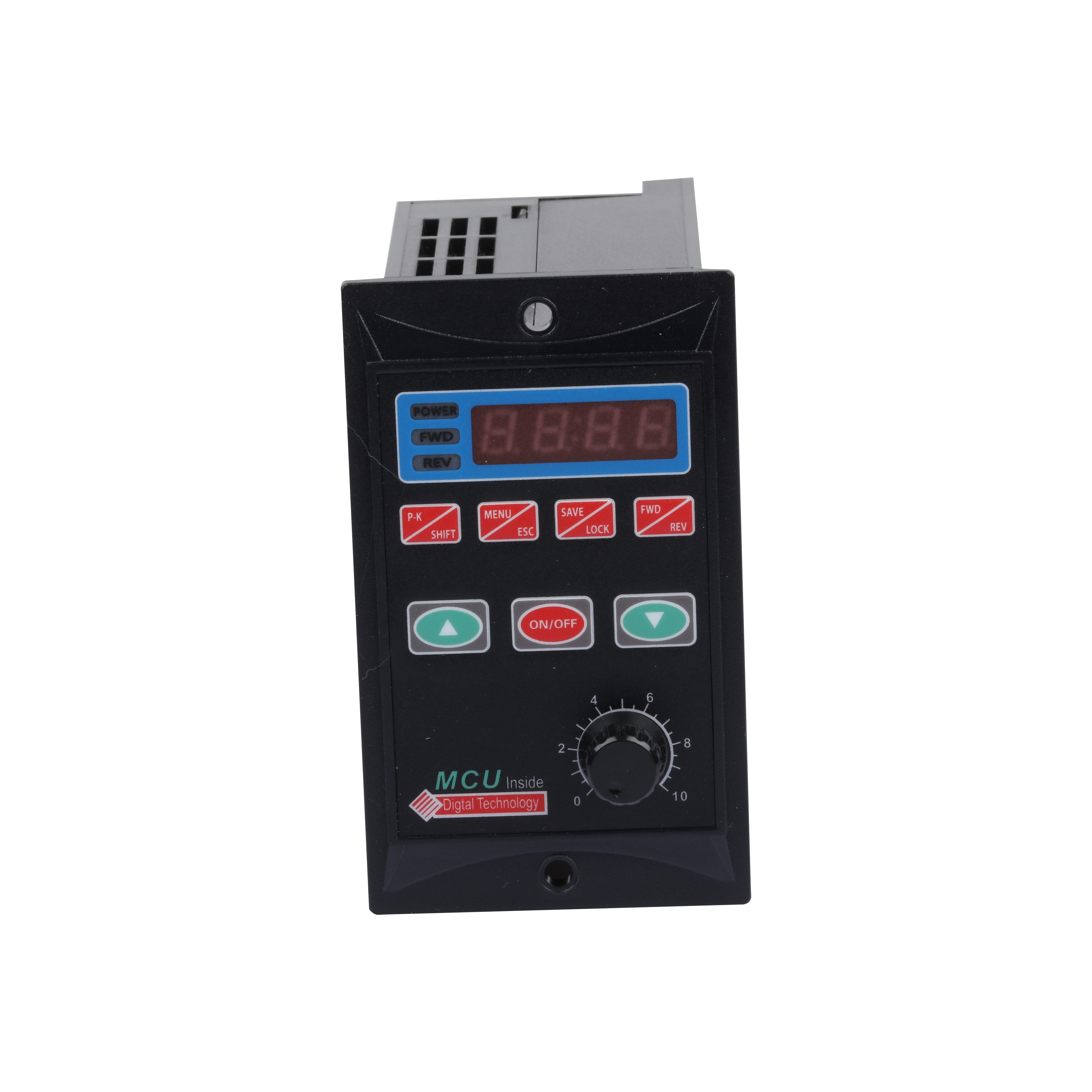

速度控制器
