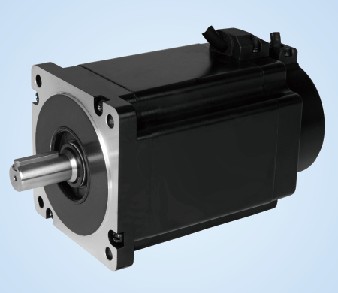

步进电机常用的驱动方式是全电压驱动,即在电机移步与锁步时都加载额定电压。步进电机是一种感应电机,它的工作原理是利用电子电路,将直流电变成分时供电的,多相时序控制电流,用这种电流为步进电机供电,步进电机才能正常工作,驱动器就是为步进电机分时供电的,多相时序控制器。为了避免电机过流及改良驱动特性,需加限流电阻。由于步进电机锁步时,限流电阻要消耗掉大量的功率,故限流电阻要有较大的功率容量,并且开关管也要有较高的负载能力。
步进马达的另一种驱动方式是高低压驱动,即在电机移步时,加额定或超过额定值的电压,以便在较大的电流驱动下,使电机快速移步;而在锁步时,则加低于额定值的电压,只让电机绕组流过锁步所需的电流值。步进电机驱动为了进一步提高驱动系统的高频响应,可采用升频升压功率驱动接口。这种接口对绕组提供的电压与电机的运行频率成线性关系。它的主回路实际上是一个开关稳压电源,利用频率-电压变换器,将驱动脉冲的频率转换成直流电平,并用此电平去控制开关稳压电源的输入,这就构成了具有频率反馈的功率驱动接口。这样,既可以减少限流电阻的功率(指物体在单位时间内所做的功的多少)消耗,又可以提升电机的运行速度,但这种驱动方式的电路要复杂一些。
驱动脉冲的分配可以使用硬件方法,即用脉冲分配器实现。现在,脉冲分配器已经标准化、芯片化,市场上可以买到。但硬件方法结构复杂,成本也较高。
步进电机控制(包括控制脉冲的产生和分配)也可以使用软件方法,即用单片机实现,这样既简化了电路,也降低了成本。步进电机驱动步进电机不能直接接到工频交流或直流电源上工作,而必须使用专用的驱动器,如图所示,它由脉冲发生控制单元、功率驱动单元、保护单元等组成。图中点划线所包围的二个单元可以用微机控制来实现。使用单片机以软件方式驱动步进电机,不但可以通过编程方法,在一定范围内自由设定步进电机的转速、往返转动的角度以及转动次数等,而且还可以方便灵活地控制步进电机的运行状态,以满足不同用户的要求。因此,常把单片机步进电机控制电路称之为可编程步进电机驱动器。
