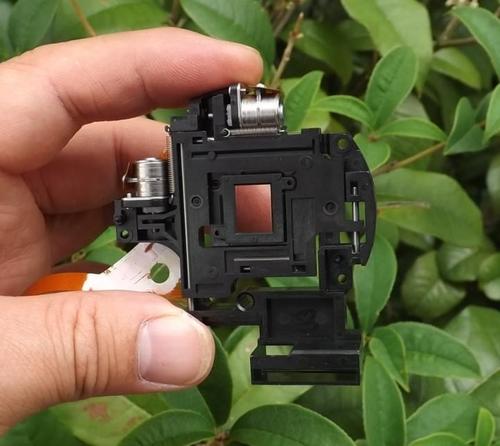

　　步进电机常用的驱动方式是全电压驱动，即在电机移步与锁步时都加载额定电压。为了避免电机过流及改良驱动特性，需加限流电阻。由于步进电机锁步时，限流电阻要消耗掉大量的功率，故限流电阻要有较大的功率容量，并且开关管也要有较高的负载能力。

　　步进电机的另一种驱动方式是高低压驱动，即在电机移步时，加额定或超过额定值的电压，以便在较大的电流驱动下，使电机快速移步;而在锁步时，则加低于额定值的电压，只让电机绕组流过锁步所需的电流值。这样，既可以减少限流电阻的功率消耗，又可以提升电机的运行速度，但这种驱动方式的电路要复杂一些。

　　驱动脉冲的分配可以使用硬件方法，即用脉冲分配器实现。步进电机是将电脉冲信号转变为角位移或线位移的开环控制电机，是现代数字程序控制系统中的主要执行元件，应用极为广泛。在非超载的情况下，电机的转速、停止的位置只取决于脉冲信号的频率和脉冲数，而不受负载变化的影响，当步进驱动器接收到一个脉冲信号，它就驱动步进电机按设定的方向转动一个固定的角度，称为“步距角”，它的旋转是以固定的角度一步一步运行的。可以通过控制脉冲个数来控制角位移量，从而达到准确定位的目的;同时可以通过控制脉冲频率来控制电机转动的速度和加速度，从而达到调速的目的。步进电机驱动为了进一步提高驱动系统的高频响应，可采用升频升压功率驱动接口。这种接口对绕组提供的电压与电机的运行频率成线性关系。它的主回路实际上是一个开关稳压电源，利用频率-电压变换器，将驱动脉冲的频率转换成直流电平，并用此电平去控制开关稳压电源的输入，这就构成了具有频率反馈的功率驱动接口。现在，脉冲分配器已经标准化、芯片化，市场上可以买到。但硬件方法结构复杂，成本也较高。

　　步进马达控制(包括控制脉冲的产生和分配)也可以使用软件方法，即用单片机实现，这样既简化了电路，也降低了成本。步进电机驱动步进电机不能直接接到工频交流或直流电源上工作，而必须使用专用的驱动器，如图所示，它由脉冲发生控制单元、功率驱动单元、保护单元等组成。图中点划线所包围的二个单元可以用微机控制来实现。使用单片机以软件方式驱动步进电机，不但可以通过编程方法，在一定范围内自由设定步进电机的转速、往返转动的角度以及转动次数等，而且还可以方便灵活地控制步进电机的运行状态，以满足不同用户的要求。因此，常把单片机步进电机控制电路称之为可编程步进电机控制驱动器。
