直角减速机!直线模组6大主要构件分析

　　随着国内工业自动化进程的加快，直线模组已经成为自动化领域内“家喻户晓”的明星产品，因为其造价成本低，安装方便，操作简单，定位精度高，大负载高速度等优点，使其成为大多数自动化过程中的首选产品。

　　保养维护

　　1.外部清洁

　　保持设备整洁，有严重污垢时,请使用软布沾取少许中性清洁剂或酒精,轻轻擦拭。保持设备周围环境整洁。建议每周彻底清洁一次，或视工作环境确定清洁频率。

　　2.内部清洁与润滑必要性

　　模组的内部护理主要是导轨和丝杠的维护，因为导轨和丝杠直接决定模组的传动速度和精度，是设备中价格可替换的最昂贵的机械部件。有效的保养不仅保证设备的精度和速度，同时可延长设备的使用寿命。根据使用条件与环境不同，一般情形建议每运行50km距离或每周补充润滑脂一次(当使用环境相对恶劣时应适当增加清洁与润滑次数)。

　　直线模组6大主要构件分析：

　　1.光电开关--也被叫做光电传感器，通过光电传感器来实现直线模组工作时的精确定位。

　　2.膜片联轴器--能够在高速运动中出色满足电机和丝杆之间的一个力气传递，同时能够补偿径向，角向和轴向偏差。

　　3.铝型材——滑台外形美观、设计合理、刚性好、性能稳定，受热不易变形，能够很好的保证在运行状态下产品的整体定位精度。

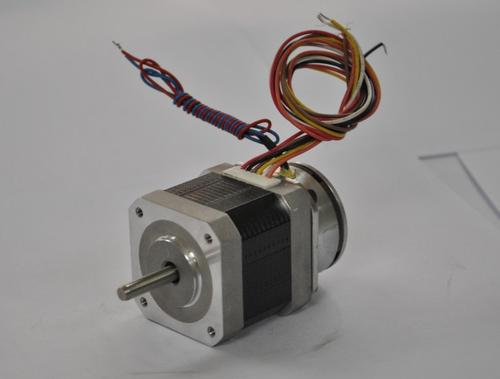

　　4.电机--电机为直线模组实现高速度、高精度、高稳定的运行提供动力，通常配置电机为伺服电机、步进电机，也可配置交直流电机或三相异步电机。

　　5.滚珠丝杠--能够实现旋转运动和直线运动的相互转换。滚珠螺母通过滚珠与丝杠实现完美契合，之间摩擦系数小，电机旋转带动丝杠那个旋转通过滚珠跟螺纹来实现旋转运动转换成直线运动。

　　6.直线导轨--又称线性导轨、线性滑轨、直线滑轨，支撑、引导运动部件(滚珠滑块)实现定向直线往复运动。

　　因直线模组的高刚性、导轨与滚珠之间摩擦系数小，所以能够实现在高负载情况下高精度高速的直线往复运动。
